1 錯邊檢驗尺的校準項目

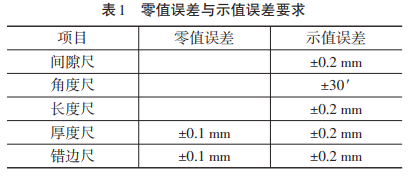

         根據JB/T12201—2015《焊接檢驗尺》，通過分析錯邊檢驗尺的實驗結果、生產廠家的生產指標、使用情況和本身質量等因素，提出錯邊檢驗尺的校準項目：1）標尺的標記寬度應為（0.13±0.05）mm，寬度差為0.05mm。2）尺框標記棱邊至厚度尺標記面的距離應不大于0.3mm。3）測量面的表面粗糙度Ra值應不大于0.8μm。4）測量面的平面度應不大于0.02mm。5）間隙尺的示值誤差在規定范圍。6）角度尺的示值誤差在規定范圍。7）長度尺的示值誤差在規定范圍。8）厚度尺的零值誤差和示值誤差在規定范圍。9）錯邊尺的零值誤差和示值誤差在規定范圍。具體見表1。

2 錯邊檢驗尺的校準過程

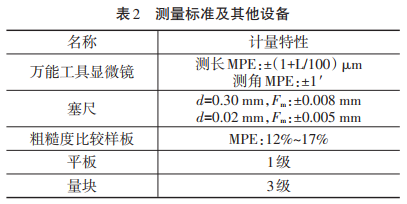

         在對錯邊檢驗尺校準時，先將被校錯邊檢驗尺與已知準確尺寸的標準器進行比較，通過測量?jī)烧咧g的差值來確定被校錯邊檢驗尺的示值誤差。標準器的精度應高于被校準錯邊檢驗尺的精度。一般選擇計量部門認可的高精度量塊或?qū)Ｓ玫腻e(cuò)邊量校準裝置作為標準器。在校準過程中，根據錯邊檢驗尺的測量范圍和精度要求，選擇合適尺寸的標準器進行測量比較。例如，對于測量范圍為0~10mm的錯邊檢驗尺，可以選擇一組不同尺寸（如1、2、5、8、10mm）的量塊，分別用錯邊檢驗尺對這些量塊進行測量，記錄測量示值，然后與量塊的實際尺寸進行對比，計算出示值誤差。錯邊檢驗尺的測量標準及其他設備見表2。

         測量前，溫度要控制在（20±5）℃，相對濕度≤80%，室內平衡溫度時間應不少于2h。標尺的標記寬度及其寬度差采用萬能工具顯微鏡的影像法進行測量；尺框標記棱邊至厚度尺標記面的距離通過0.3mm的塞尺進行比較測量；測量面的平面度在平板上利用塞尺進行檢測；測量面的表面粗糙度通過粗糙度比較樣塊進行對比測量；間隙尺、角度尺及長度尺的示值誤差均采用萬能工具顯微鏡的影像法進行測量。

         測量厚度尺的零值誤差時，使用萬能工具顯微鏡分別測量尺框的測量面至尺框標記的距離，以及厚度尺主尺測量面至零位標記的距離，并以它們之間的差值作為零值誤差。測量錯邊尺零值誤差時，首先將錯邊尺的下部測量面放置于平板上，并確保其與平板平穩接觸。目視估讀錯邊尺兩端零位標記的差值作為下部測量面的零值誤差；在萬能工具顯微鏡上調整錯邊尺的上部?jī)蓚€(gè)測量面使其對齊，目視估讀錯邊尺兩端零位標記的差值作為上部測量面的零值誤差。
