1  正弦規和量塊組合（方法一）

      正弦規是應用正弦原理，借助量塊產生角度的一種計量器具。將正弦規放置于平板上，被測數顯傾角儀放置在正弦規上，調整數顯傾角儀示值于零位。根據公式sinθ=d/L（θ為所需角度；d為量塊尺寸；L為正弦規兩側圓柱中心距），計算出需要校準的角度所需量塊尺寸。依次在正弦規的圓柱下放置相應儀器校準點所需尺寸的5等量塊，使正弦規與平板形成相應角度，逐個讀取數顯傾角儀示值，儀器校準示意圖見圖1。

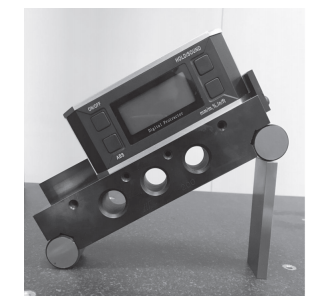

 圖 1? 正弦規和量塊組合校準數顯傾角儀

      數顯傾角儀示值與正弦規產生的相應標準角度值之差為各校準點的示值誤差。此種儀器校準方法優點為所用標準器為一般計量機構均具備的正弦規與5等量塊，便于測量的開展。缺點為使用該方法時，需要計算校準角度所對應尺寸的量塊，但量塊尺寸值有限，當校準某一具體角度值時，可能無法配置組合相應尺寸的量塊，導致無法校準任意角度，具有一定的局限性。

2  光學分度頭（方法二）

      光學分度頭是以光學度盤、圓光柵或圓感應同步器等為分度元件的測角儀器，在其圓周或者任意角度內可進行角度測量。校準數顯傾角儀時，將數顯傾角儀吸附在光學分度頭中心軸附件上，置于水平位置。將光學分度頭置于某一個整分度線處，傾角儀示值置于零位，按照校準角度轉動光學分度頭，傾角儀隨之轉動，如圖2所示。

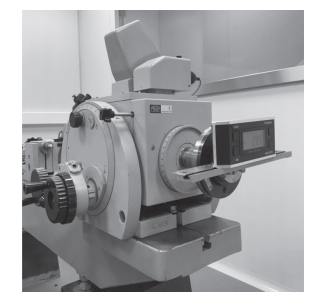

 圖 2? 光學分度頭校準數顯傾角儀

      傾角儀示值與光學分度頭轉動角度之差即為該點的示值誤差。此種測量方法優點為可校準任意角度，準確度高、直觀性強，無需過多計算，操作簡便易行。不足之處為光學分度頭儀器成本較高，檢測過程中存在兩次對線誤差，人為因素引入的誤差相對較多。

3  水平尺測量?jī)x（方法三）

      水平尺測量?jī)x依據JJF1085-2002《水平尺校準規范》]附錄B專用檢具技術要求定制而成，包括專用儀器校準臺、專用45°角尺、專用平面平行柱，分別可形成標準的0°、45°（135°）、±90°，如圖3所示。

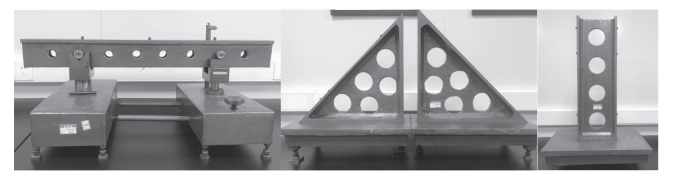

 圖 3? 水平尺測量?jī)x

      儀器校準時將數顯傾角儀緊貼在水平尺測量?jī)x的工作面上，以此校準相應點，如圖4所示。

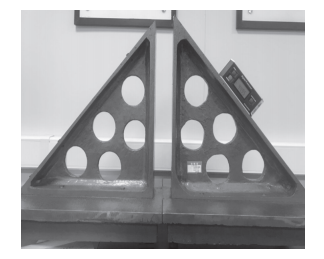

 圖 4? 水平尺測量?jī)x校準數顯傾角儀

      使用水平尺測量?jī)x校準數顯傾角儀，優點為快捷直觀，針對工作量大、要求不高的角度類器具的校準具有很大優勢。缺點為此檢具為專用設備，需定做，并對其平面度、平行度等有具體要求，且只能測量其固定的幾個角度，無法滿足其他特殊點的儀器校準要求。
