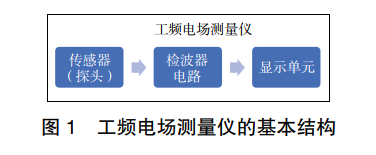

工頻電場測量儀校準方法適用于電場強度范圍為10 V/m~20 kVm，頻率范圍為1Hz~400 kHz的工頻電場測量儀的校準。計量校準中的技術關鍵為采用平板法，電場強度 E=U/d，U為平板間電壓，d為平板間的距離，電壓裝置分為低壓裝置和高壓裝置。工頻電場測量儀通常由傳感器、檢波器電路和顯示單元3部分組成，如圖1所示。因此，對工頻電場測量儀的校準需根據其場強范圍來進行。

1 校準用計量標準裝置及配套設備

1.1 平行板電場標準裝置

       平行板結構由兩塊金屬平板構成，垂直放置的平行板邊緣到地面、天花板和墻面的距離要大于平行板間距，水平放置的平行板的下極板可直接放置于地面，極板4個角和邊緣應光滑。平行板結構寸要求為:平行板正方形邊長≥1m或圓形直徑應≥1.5 m，平板之間的距離應大于被校工頻電場測量儀尺寸的3倍以上(建議≥0.75 m)，金屬平板與墻壁的距離應≥1m。工頻電場測量儀的支撐物對電場強度的影響較大，應控制支撐物的材質，可使用絕緣性能良好、介電常數小的泡沫。

1.2 低壓裝置

       適用于 300 Vm 以下電場強度的校準:頻率范圍為 1Hz~400 kHz;輸出信號幅度為0~300 V;準確度等級為 0.5 級;穩定度優于 1%。

1.3 高壓裝置

       適用于 300 Vm~20 kVm 電場強度的校準:頻率范圍為 1Hz~400 kHz:輸出信號幅度為 200 V~20 kV:準確度等級為 1.0 級;穩定度優于 1%。1.2 工頻電場測量儀應校準的參數工頻電場強度測量誤差，探頭各向同性，電場頻率響應。

2 校準前的準備

       被校工頻電場測量儀外觀應完好，所有緊固件均應安裝牢固，各按鍵和開關調節正常，不應有影響電氣性能的機械損傷，儀器或探頭通電后按技術說明書規定的時間預熱穩定，預熱后應顯示正常。檢查探頭是否電量充足，必要時對其進行充電。計量校準時，應使用工頻電場測量儀的電池供電，不應在充電狀態下或外接供電狀態下進行校準，以避免供電電線電纜引人誤差。

3 測量過程

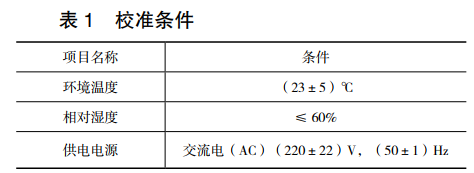

       校準條件如表1所示。

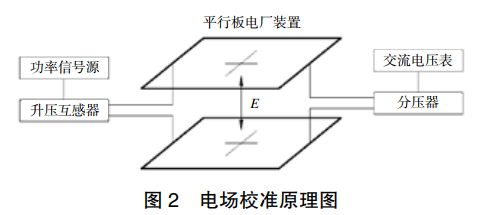

       按圖1連接儀器，組成校準系統。所有測量用設備通電，按技術說明書規定時間預熱。將被測工頻電場測量儀放入電場裝置中心位置，確保場強儀相應軸向與電場方向平行，并記錄該方式。設定信號發生器頻率為 50 Hz并調整輸出幅度，使電場裝置中心場強為標準電場值。電場校準原理圖如圖2所示。

       依據 GB 8702-2014《電磁環境控制限值》的要求，用于電磁環境監測及評價的場強儀，在50Hz頻率下，電場強度需校準 4000 V/m 點;用于架空輸電線路線下的耕地、園地、牧草地、畜禽飼養地、養殖水面、道路等場所電磁環境監測的場強儀，在50 Hz頻率下，電場強度需校準 10 kV/m 點。
