1 鋼筋打點機的工作原理及校準方法

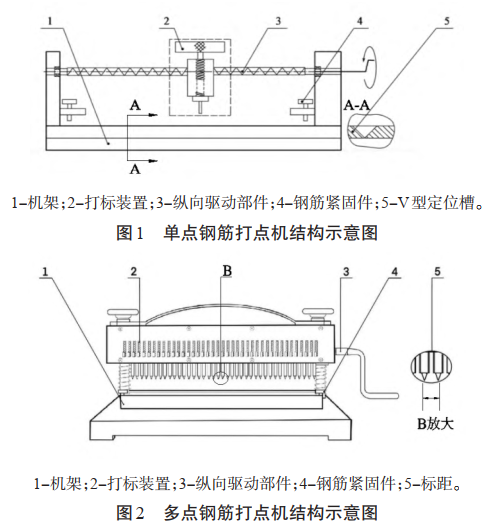

       鋼筋打點機的工作原理：將鋼筋固定在V形定位槽內并緊固，調節相鄰打點標距，運用沖擊打點的方式對鋼筋表面進行標記。鋼筋打點機按動力形式分為電動和手動兩種類型，可在樣坯上打出直線排列間距為5mm或10mm的標點；按結構可分為單點鋼筋打點機和多點鋼筋打點機兩種類型。鋼打點機主要由機架、打標裝置、縱向驅動部件、鋼筋緊固件、V形定位槽等組成。具體結構見圖1和圖2。

       鋼筋打點機的校準方法：確定影響鋼筋打點機性能的技術參數，一是鋼筋打點機示值誤差，二是鋼筋打點機最遠兩標記點間距離的重復性。鋼筋打點機示值誤差又包括任意相鄰標記點間距離的示值誤差和最遠兩標記點間距離的相對誤差。

2 鋼筋打點機示值誤差的校準方法

2.1 任意相鄰標記點間距離示值誤差的校準方法

       選取不小于打點機最遠兩標記點間距離長度的鋼筋試件，將鋼筋試件固定在鋼筋打點機上進行全長打點；打點后取下鋼筋試件，目測檢查印痕情況，在有效量程內均勻選取3組相鄰的2點，每組用游標卡尺重復進行3次測量；取3次測量的平均值作為每組的測量結果，分別算出每組的示值誤差；取3組中示值誤差絕對值最大的作為計量校準結果。

2.2 最遠兩標記點間距離相對誤差的校準方法

       選取不小于打點機最遠兩標記點間距離長度的鋼筋試件，將鋼筋試件固定在鋼筋打點機上進行全長打點；打點后取下鋼筋試件，目測檢查印痕情況，使用游標卡尺測量最遠兩標記點間的距離，每點測量3次；取3次測量的平均值作為最遠兩標記點間距離的測量值。

3 最遠兩標記點間距離重復性的校準方法

       最遠標記點間距離的重復性適用于單點鋼筋打點機。選取不小于打點機最遠兩標記點間距離長度的鋼筋試件，將鋼筋試件固定在鋼筋打點機上進行全長打點；打點后取下鋼筋試件，目測檢查印痕情況，使用游標卡尺測量最遠兩標記點間的距離，重復測量5次，按公式計算重復性。
