壓力傳感器的校準是在標準裝置作用下對傳感器輸出的電壓或電流信號進行采集和調節。由于DPS816B型大氣壓力傳感器采用RS232作為通信端口，輸出量并非常規的電壓或電流，因而無法按照常規校準流程對傳感器進行校準。

1 測量原理

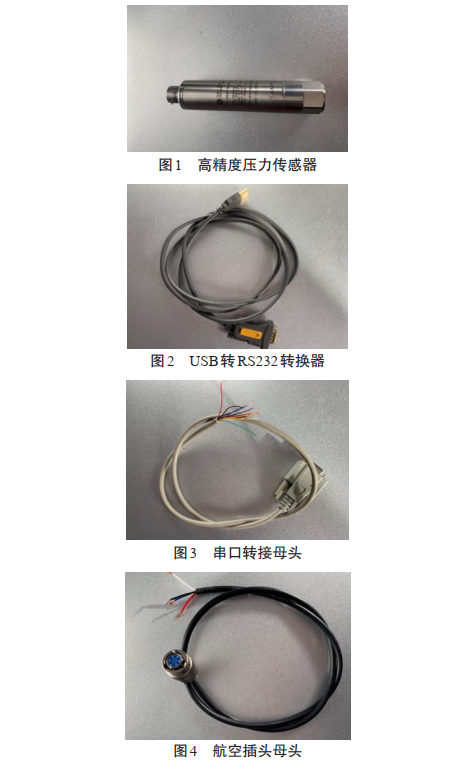

       參照J(rèn)JG875—2019《數字壓力計》檢定規程，將傳感器、標準裝置與計算機通過串行連接的方式組成校準系統，通過計算機對傳感器R232端口數據的讀取，實現相關數據的采集與調節，從而完成傳感器的校準。圖1~圖4為大氣壓力傳感器及其校準配件。

2 通信方式

       根據DPS816B型大氣壓力傳感器的測量原理，傳感器通過RS232端口與計算機MOXA端口進行通信，因此需要對計算機設備串口進行調試。

       按照端口串行通信協議，對采集數據的數據格式、同步方式、傳送速度、傳送步驟、糾錯方式以及控制字符定義等作出統一規定。設置端口號為COM11，數據位長度為8，停止位長度為1，奇偶校驗位為無校驗，波特率為9600。完成通信串口設置后，計算機會每間隔1s自動采集1個數據。

3 校準項目和方法

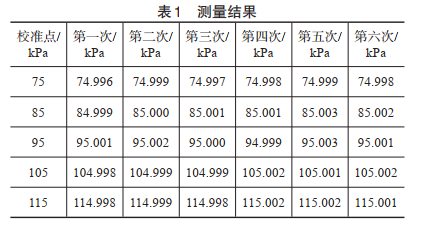

       結合大氣壓力傳感器的實際應用情況，對大氣壓力傳感器示值誤差進行校準。本次使用的標準器是由上一級數字壓力計通過比較法直接對下一級數字壓力計進行校準。標準數字壓力計采用0.01級數字壓力控制器，被校數字壓力計采用DPS816B型大氣壓力傳感器。由標準數字壓力計產生標準壓力，對DPS816B型大氣壓力傳感器的75~115kPa量程進行計量校準。在整個壓力量程范圍內均勻選取5個壓力點并進行了1個循環校準（具體示值見下表），然后按照公式計算每個點的示值誤差。
