讀數顯微鏡是常見的光學機械式長度計量?jī)x器，主要用作測定孔距、刻線寬度、刻線距離、鍵槽寬度、狹縫凹痕寬度、金屬表面壓痕尺寸等測量，也用于長度計量?jī)x器中的瞄準定位讀數裝置。JC10型讀數顯微鏡是使用最頻繁的型號之一，其外形如圖1所示。

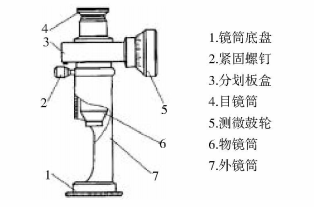

圖1  JC10型讀數顯微鏡外形圖
      筆者長期在給企業提供儀器校準服務時發現，很多實驗室同時配有萬工顯和讀數顯微鏡，在相同量程的情況下前者精度大約為1滋m，后者精度為10滋m，是否可以用高精度的萬工顯來校準低精度的讀數顯微鏡呢?這樣給企業的量值溯源和期間核查提供了便利。經過筆者的研究，這個方法是可行的。


      下面介紹利用萬工顯對讀數顯微鏡的示值誤差進行儀器校準的方法。根據讀數顯微鏡的結構原理可知，其誤差主要來自測微鼓輪的讀數和毫米分劃板。讀數顯微鏡目鏡僅僅是放大視場的作用對儀器測量誤差不產生實質影響，再者通過萬工顯觀測讀數顯微鏡目鏡中視場比較困難，所以測量時需要把讀數顯微鏡的目鏡筒取下，在萬工顯下直接觀測讀數顯微鏡的分劃板和毫米刻線，如圖2所示。

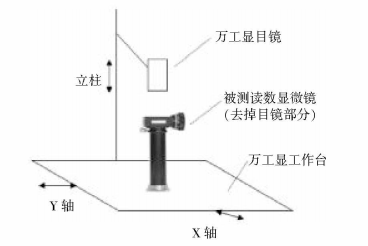

圖2 讀數顯微鏡校準示意圖

      把卸掉目鏡部分的讀數顯微鏡放置在萬工顯的工作臺上，調整萬工顯目鏡高度，使讀數顯微鏡的毫米刻線和分劃板成像在萬工顯的目鏡中。調整好的視場如圖3所示，圖中為了區別開來把萬工顯的十字線畫成虛線，讀數顯微鏡的十字線畫成短些的實線。

      儀器校準時，先調整讀數顯微鏡的位置，使萬工顯十字線和讀數顯微鏡的十字刻線平行。再將萬工顯和讀數顯微鏡的十字線同時對準讀數顯微鏡零刻線，萬工顯示值清零。依次按照受檢點0mm、1mm、1.2mm、2mm、2.4mm、3mm、3.6mm、4mm、4.8mm、5mm、6mm移動萬工顯，然后轉動讀數顯微鏡測微鼓輪移動讀數顯微鏡的十字線，使其與萬工顯的十字線重合，記下讀數顯微鏡的讀數ai。適當越程后再依次進行反向測量，記下讀數為bi遙一般進行2次測量，取各點的平均值為該點的示值，平均值與萬工顯示值之差為讀數顯微鏡該點的示值誤差。同一測量點正反向示值之差的最大值作為回程誤差。可依據JJG571-2004《讀數、測量顯微鏡檢定規程》判定該讀數顯微鏡示值誤差是否超差。


圖3  萬工顯目鏡視場

      在調整完畢實際測量時，必須確保讀數顯微鏡在萬工顯的工作臺上面沒有相對位移，為了方便可以用橡皮泥等材料把讀數顯微鏡底盤固定在萬工顯的工作臺玻璃上面。測量完成后，第一時間安裝好目鏡，把讀數顯微鏡恢復原狀。
